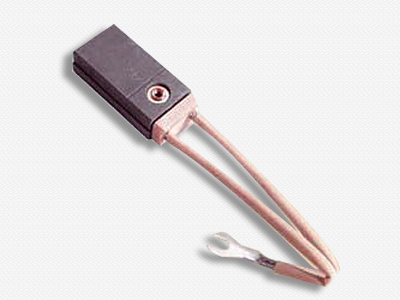

產品類別： 進口高速汽輪
發電機電刷（80m/s-100m/s）
產品制號：QLN34
產品名稱：美國NCC634轉國產化QLN34電刷
產品規格：0
產品型號：0
高速汽輪
發電機電刷簡介：QLN34電刷是我廠新世紀研制開發專門用于高速汽輪發電機滑環用新產品，系參照美國民炭素公司生產的世界_電刷-NCC634的技術性能，進行_越某些技術性能指標創新的新產品。 隨著我國現代化工業的迅速發展，高速汽輪發電機的容愈來愈大，圓周速度愈來愈高，線速度80m/s 以上機組愈來愈多。而對高速汽輪發電機滑環電刷要求愈來愈苛刻。特別是高速汽輪發電機滑環用電刷產生“氣墊”現象和并聯電路電流分布不均勻性給發電廠帶來_大困擾。
為了確保
高速汽輪發電機電刷運行中的可靠性和滑動接觸的穩定性以及并聯電路電刷分布均勻性。解決目前我國進口和國內制造大容量汽輪發電機_依靠國外進口電刷的國產化問題。我廠集中了_技術人員組成了公關研制小組，緊跟現代化步伐，與時具進,開拓創新，經三年多的時間，經過對國外電刷的微觀結構分析，和電氣物理性能的研究，經幾百次的材料組合配伍，工藝試驗，打破常規工藝路線，大膽采用新材料，特殊的新工藝，特殊的自創工藝，特殊的方法手段，并自創了線速度 90m/s的試驗設備，經反復的試驗研究，而研制出全新的“專用”于高速汽輪發電機滑環用的新型QLN34電刷。
物理性能對比：暫無
一、QLN34的技術性能與進口電刷NCC634產品性能對比
序號 | 性能指標＼牌號 | QLN34 | NCC634 |
| 1 | 電阻系數ρ μΩm | 17 | 17 |
| 2 | 體積密度d g/cm3 | 1.28 | 1.28 |
| 3 | 開孔氣孔率 % | 41 | 41 |
| 4 | 肖氏硬度 HS | 20 | 20 |
| 5 | 抗折強度 dz Mpa | 6-10 | 6 |
| 6 | 線速度 S m/s | 81-90 | 81 |
| 7 | 摩擦系數τ f | 0.2 | 0.25 |
| 8 | 電流密度 A/cm2 | 11 | 10 |
| 9 | 一對電刷電壓降V伏 | ≥0.20 | ≥0.25 |
| 10 | 電流分布 A | 2.5%-10%（額定66） | 2.5%-10%（額定66） |
| 11 | 上述電流分布 A下 | 導線未過熱變色 | 導線未過熱變色 |
| | | | |
| 備注 | | 實驗測試 | 實驗測試及有關材料 |
二、QLN34
高速汽輪發電機電刷特點：
1、_優良的潤滑性能，摩擦系數小。
2、_好的成膜能力（快速生成氧化膜）及自我調整氧化膜能力，確保氧化膜厚薄均勻一致黑又亮。
3、_高的集流性能，電阻系數小，導電和導熱性能好。
4、具有良好的均流性，電阻系數均勻一致波動范圍小，氧化膜均為一致，假比重低，從而確保了并聯電路電刷電流分布均一性。
5、電刷假比重低，慣量少，硬度低，鋼性小，彈性膜量低，電刷運行時隨動性好（承座性好）電刷滑動接觸隧動性好。非常適宜用于線速度高的高速汽輪發電機滑環使用。
6、電刷開孔氣孔率大，優于國內外同類產品氣孔率均在40%以上，且基本為連通孔透氣性好?？赏ㄟ^連通孔把電刷下形成的氣體排除，降低電刷下的氣體壓力，消除了高速氣輪機發電機產生“氣墊”現象，即_了電刷電流分布均勻性又確保了電刷溫升不致于太高的效用。
7、電刷對集電環磨損小，因磨損小，成膜能力強，降低了鋼滑環的磨損。
8、高速汽輪發電機電刷抗折強度高，優于國外NCC634產品，確保了電刷具有_的抗磨性，電刷壽命長，實際使用中驗證_過了國外同類產品的水平。
三、實際電機模擬試驗臺試驗參數：
1、實驗臺：東光進口電刷國產化研制廠開發研制 電機：9# 電壓8-9伏 電流：625-67_ 鋼環直徑：668mm 材質：不銹鋼 線速度：90m/s
2、實驗實測數據見表：
| 電機型號 | 電壓V | 電流A | 電刷數量塊 | 電刷尺寸 | 線速度 | 累計時間 | 環境溫度℃ |
| 9# | 8-9 | 625-675 | 6 | 20X32X65 | 81 | 10 | 34/43 |
| 電刷型號 | 平均磨損 | 電刷溫度℃ | 電刷平均電流A | 滑環溫度℃ | 火花等級 |
| QLN34 | 0.43 | 60-80 | 80 | 56 | 無-1.5 |
| NCC634 | 0.44 | 85-60 | 80 | 77 | 無-1.5 |
四、適用范圍
QLN34電刷試用于線速度60m/s 70 m/s 80m/s
90m/s、10萬、12.5萬、20萬、60萬、80萬等各種高速汽輪機發電機滑環配套使用，可替代D172、S27。
五、成功案例
QLN34
高速汽輪發電機電刷已在二灘水電廠、劉家峽水電廠、山東淄博熱電廠，吉林二電廠等成功使用。
注：對J164電刷的安裝維修也可根據本說明。
服務承諾
1、本廠根據客戶的不同需求，可_設計、智能開發。
2、對于電刷打火、電刷過熱、電流分配不均致使
電刷壽命縮短的特殊情況，本廠可上門服務，由_技術人員排查原因，提借助可行方案，排除故障。
