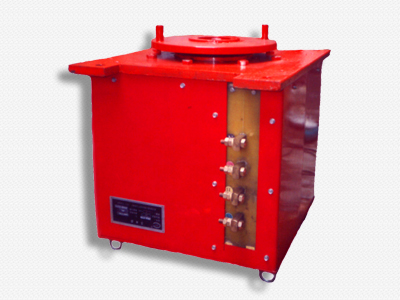

集電器|電鏟集電器|電動挖掘機集電器

產品類別：電鏟（電動挖掘機）集電器
產品制號：JDQ2-PT
產品名稱：集電器
產品規格：AC380V 50HZ 320KW
產品型號：CED650
產品簡介：暫無
物理性能對比：暫無

電動挖掘機專用集電器安裝維護

使用說明書

正確使用集電器是_電動挖掘 機能夠正常運行、提高工作效率的重要條件。因此，能夠正確掌握集電器的安裝、運行、維護是_重要的，現介紹集電器的安裝、維護之必要條款供用戶單位參考。

一、安裝之要求：

1、安裝前應詳細閱讀使用說明書及其它相關《操作手冊》。
2、檢查回轉體是否靈活，不得有卡阻現象。
3、檢測各導電體的相間絕緣電阻和對地電阻，其電阻值應大于或等于10MΩ。
4、集電器的軸心線應與機械回轉體軸心線重合，并確保安裝螺栓緊固可靠。
5、導電體的聯結應牢固可靠，導體與導體接觸面應保持清潔，零相序環絕不允許做導電體之用。
6、檢查內部各螺栓、螺帽是否緊固。
7、嚴格按照使用說明書及集電器各相接線柱相色聯接輸入輸出電源。
8、確認上述條款都已做到，方可送電試車挖掘機作回轉空載運行往復20個圓周后無異常現象，即正式工作運行。

二、維護之要求：

電動挖掘機每工作300小時后，_做到以下之要求：

1、檢查集電器因在運行期間振動，而引發刷桿及導電體上的螺栓松動現象，應及時加以緊固。
2、檢查電刷的活動情況，電刷在刷盒內應當活動自如，無卡阻現象。
3、檢查電刷的壓力，確保電刷穩定工作與均勻傳導電流。各個壓力彈簧的壓力差別要求不大于10%，當發生_差時應及時進行更換。
4、檢查電刷是否有過熱、變色現象及電刷的磨損程度，當發生或磨損到_位時（電刷尾部橫線處），應更換同型號新電刷，電刷使用的剩余高度以壽命線為準。電刷與刷盒的配合間隙應在0.10-0.15mm,電刷與集電環接觸面要大于或等于75%。
5、每個集電器有兩個通風窗，打開通風窗起到通風散熱的作用。
6、檢查集電環滑觸面是否光潔，當出現滑痕溝不能正常工作時，應車削修理集電環滑觸面，其表面粗糙度應達到0.8 , 集電環外圓面與空心軸的偏心度誤差不得_過0.05mm。
7、在更換刷架時，請不要拆卸刷桿，以避免影響使用精度。

CED650集電器應用于烏蘭水泥廠電動挖掘機現場

內蒙古準格爾煤礦美國進口45噸電鏟車的“集電器”國產化實用現場
